U području velikih industrijskih postrojenja, kompenzacija reaktivne snage šanta igra ključnu ulogu u osiguravanju efikasnog i pouzdanog rada elektroenergetskih sistema. Kao dobavljač kompenzacije reaktivne snage šanta, iz prve ruke sam svjedočio značaju pravilnog dizajna u ovoj oblasti. Ovaj blog post ima za cilj da se udubi u ključne faktore dizajna koje treba uzeti u obzir prilikom implementacije kompenzacije reaktivne snage šanta u velikim industrijskim objektima.
Razumijevanje kompenzacije reaktivne snage šanta
Prije nego što zaronimo u razmatranja dizajna, bitno je razumjeti što je kompenzacija reaktivne snage šanta. U industrijskom elektroenergetskom sistemu, opterećenje često ima zaostali faktor snage zbog prisustva induktivnih opterećenja kao što su motori, transformatori i oprema za zavarivanje. Reaktivna snaga je potrebna za uspostavljanje i održavanje magnetnih polja u ovim induktivnim uređajima. Međutim, prekomjerna reaktivna snaga koja teče kroz elektroenergetski sistem može dovesti do nekoliko problema, uključujući povećane gubitke u liniji, smanjenu stabilnost napona i smanjenu ukupnu efikasnost sistema.
Kompenzacija reaktivne snage šanta uključuje ugradnju uređaja kao što su kondenzatori ili prigušnici paralelno sa opterećenjem. Kondenzatori stvaraju kapacitivnu reaktivnu snagu, koja može nadoknaditi induktivnu reaktivnu snagu koju troši opterećenje, čime se poboljšava faktor snage. Reaktori se, s druge strane, u nekim slučajevima mogu koristiti za apsorpciju prekomjerne kapacitivne reaktivne snage.
Karakteristike opterećenja
Jedno od primarnih razmatranja dizajna za kompenzaciju reaktivne snage šanta u velikim industrijskim postrojenjima su karakteristike opterećenja. Različite vrste industrijskih opterećenja imaju različite zahtjeve za reaktivnom snagom i varijacije tokom vremena.
- Vrsta opterećenja:
- Induktivna opterećenja su najčešći izvori zaostajanja faktora snage u industrijskim postrojenjima. Na primjer, veliki motori koji se koriste u proizvodnim procesima ili pumpe u postrojenjima za pročišćavanje vode crpe značajnu količinu induktivne reaktivne snage. Faktor snage ovih opterećenja može varirati u zavisnosti od nivoa opterećenja motora. Pri punom opterećenju, faktor snage dobro dizajniranog motora može biti relativno visok, ali može značajno pasti u uvjetima niskog opterećenja.
- Nelinearna opterećenja, kao što su pogoni s promjenjivom brzinom, invertori i lučne peći, unose harmonijske struje u elektroenergetski sistem pored problema sa reaktivnom snagom. Ovi harmonici mogu stupiti u interakciju sa kompenzacijskom opremom i uzrokovati dodatne probleme, kao što su pregrijavanje kondenzatora i povećani gubici u sistemu.
- Varijacija opterećenja:
Velika industrijska postrojenja često doživljavaju značajne varijacije opterećenja tokom dana ili tokom različitih proizvodnih ciklusa. Na primjer, čeličana može imati periode visokog opterećenja tokom procesa topljenja i valjanja i periode niskog opterećenja tokom održavanja ili promjena smjena. Sistem kompenzacije jalove snage trebao bi biti dizajniran tako da se prilagodi ovim varijacijama opterećenja. Fiksni kompenzacioni sistem možda neće biti dovoljan, a sistem dinamičke kompenzacije može biti potreban da obezbedi odgovarajuću količinu reaktivne snage u svakom trenutku. Možete saznati više oDinamička kompenzacija reaktivne snageza rješavanje ovih izazova varijacije opterećenja.
Konfiguracija elektroenergetskog sistema
Konfiguracija elektroenergetskog sistema industrijskog postrojenja takođe ima značajan uticaj na dizajn sistema kompenzacije reaktivne snage šanta.
- Voltage Level:
Nivo napona na kojem je kompenzacijska oprema instalirana je važan faktor. Različiti nivoi napona imaju različite zahtjeve u pogledu veličine, snage i izolacije kompenzacijskih uređaja. Na primjer, u industrijskom elektroenergetskom sistemu od 10 kV,10kv reaktivni kompenzacioni kabinetse obično koriste. Ovi ormani su dizajnirani da obezbede odgovarajuću kompenzaciju reaktivne snage na nivou od 10kV, istovremeno obezbeđujući siguran i pouzdan rad. - Shema veze:
Shema povezivanja opreme za kompenzaciju reaktivne snage šanta može biti zvijezda ili trokut. Izbor šeme povezivanja zavisi od karakteristika opterećenja i konfiguracije elektroenergetskog sistema. Općenito, kondenzatori spojeni na zvijezdu se koriste kada sistem ima balansirano opterećenje, dok su kondenzatori spojeni na trokut pogodniji za neuravnotežena opterećenja ili kada je potrebno harmonijsko filtriranje.
Harmonic Considerations
Kao što je ranije spomenuto, nelinearna opterećenja u velikim industrijskim postrojenjima mogu generirati harmonike. Ovi harmonici mogu uzrokovati probleme za sistem kompenzacije reaktivne snage šanta ako se ne riješe pravilno.
- Harmonic Resonance:
Kondenzatori u sistemu kompenzacije jalove snage mogu formirati rezonantna kola sa induktivnošću u elektroenergetskom sistemu. Na određenim harmonijskim frekvencijama, ovi rezonantni krugovi mogu uzrokovati pretjerano pojačanje struje i napona, što dovodi do pregrijavanja, oštećenja izolacije, pa čak i kvara opreme. Da bi se izbjegla harmonijska rezonancija, dizajn kompenzacijskog sistema treba uzeti u obzir harmonijski spektar opterećenja i odabrati odgovarajuću snagu i konfiguraciju kondenzatorske banke. - Harmonic Filtering:

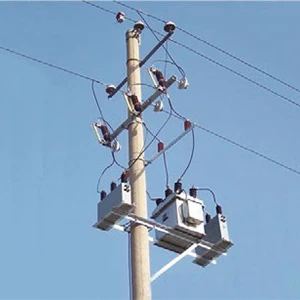

U nekim slučajevima može biti potrebno ugraditi harmoničke filtere kao dodatak opremi za kompenzaciju jalove snage. Harmonični filteri su dizajnirani da zarobe specifične harmonijske frekvencije i spriječe njihov protok u energetski sistem. Ovo pomaže u zaštiti kompenzacijske opreme i poboljšanju ukupnog kvaliteta napajanja sistema. NudimoVisokokvalitetni uređaji za kompenzaciju reaktivne snagekoji se može dizajnirati sa ugrađenim harmonijskim filtrima kako bi se zadovoljile specifične potrebe vašeg industrijskog postrojenja.
Lokacija kompenzacijske opreme
Lokacija opreme za kompenzaciju reaktivne snage šanta u industrijskom postrojenju je još jedan važan aspekt dizajna.
- Centralizirana vs. Distribuirana kompenzacija:
Centralizovana kompenzacija uključuje instaliranje kompenzacione opreme na centralnoj lokaciji u elektroenergetskom sistemu, kao što je glavna trafostanica. Ovaj pristup je relativno jednostavan i isplativ, ali možda neće biti u stanju da obezbedi optimalnu kompenzaciju za sva opterećenja u postrojenju, posebno ona koja se nalaze daleko od centralne kompenzacione tačke.
Distribuirana kompenzacija, s druge strane, uključuje ugradnju manjih kompenzacijskih jedinica u blizini pojedinačnih opterećenja. Ovo može da obezbedi precizniju i efikasniju kompenzaciju, ali može zahtevati složenije sisteme upravljanja i veće troškove instalacije. Izbor između centralizirane i distribuirane kompenzacije ovisi o veličini i rasporedu industrijskog postrojenja, kao i karakteristikama opterećenja. - Blizina opterećenja:
Bez obzira da li se koristi centralizirana ili distribuirana kompenzacija, općenito je korisno instalirati kompenzacijsku opremu što bliže opterećenju. Ovo može smanjiti gubitke u liniji povezane s protokom reaktivne snage i poboljšati regulaciju napona na terminalima opterećenja.
Zaštita i kontrola
Da bi se osigurao siguran i pouzdan rad sistema kompenzacije reaktivne snage šanta, neophodni su odgovarajući zaštitni i kontrolni mehanizmi.
- Zaštita od prekomjerne struje i prenapona:
Oprema za kompenzaciju treba da bude zaštićena od prenapona i prenapona. Uređaji za zaštitu od prekomjerne struje, kao što su osigurači i prekidači, mogu spriječiti oštećenje kondenzatora i drugih komponenti u slučaju kratkog spoja ili prekomjernog protoka struje. Zaštita od prenapona može se postići upotrebom odvodnika prenapona i regulatora napona. - Kontrolna strategija:
Za regulaciju količine reaktivne snage koju obezbjeđuje sistem kompenzacije potrebna je dobro osmišljena strategija upravljanja. Strategija upravljanja može se zasnivati na faktoru snage, nivou napona ili kombinaciji oboje. Na primjer, u kontrolnom sistemu zasnovanom na faktoru snage, oprema za kompenzaciju se automatski prilagođava da održi faktor snage u željenom opsegu. U upravljačkom sistemu zasnovanom na naponu, kompenzacija se podešava da bi se održao stabilan napon na terminalima opterećenja.
Instalacija i održavanje
Konačno, instalaciju i održavanje sistema kompenzacije reaktivne snage šanta takođe treba razmotriti tokom faze projektovanja.
- Zahtjevi za instalaciju:
Oprema za kompenzaciju treba da bude instalirana u odgovarajućem okruženju sa odgovarajućom ventilacijom, izolacijom i zaštitom od faktora okoline kao što su prašina, vlaga i varijacije temperature. Proces instalacije treba slijediti smjernice proizvođača i relevantne električne standarde kako bi se osigurao siguran i pouzdan rad. - Raspored održavanja:
Potrebno je redovno održavanje kako bi se osigurale dugoročne performanse i pouzdanost sistema kompenzacije. Poslovi održavanja mogu uključivati testiranje kondenzatora, inspekciju priključaka i zamjenu neispravnih komponenti. Treba uspostaviti dobro definisan raspored održavanja na osnovu tipa i radnih uslova kompenzacione opreme.
Zaključak
Zaključno, dizajn kompenzacije reaktivne snage šanta u velikim industrijskim postrojenjima zahtijeva sveobuhvatno razmatranje različitih faktora, uključujući karakteristike opterećenja, konfiguraciju elektroenergetskog sistema, harmonijska razmatranja, lokaciju kompenzacijske opreme, zaštitu i kontrolu, te instalaciju i održavanje. Kao dobavljač kompenzacije reaktivne snage šanta, imamo stručnost i iskustvo da dizajniramo i pružimo prilagođena rješenja koja zadovoljavaju specifične potrebe vašeg industrijskog postrojenja. Ukoliko ste zainteresovani za poboljšanje faktora snage i efikasnosti vašeg industrijskog elektroenergetskog sistema, pozivamo vas da nas kontaktirate za detaljne konsultacije i pregovore o nabavci.
Reference
- IEEE Standard 18 - 2012, IEEE Standard za Shunt Power kondenzatore.
- CIGRE Tehnička brošura 449, Kvalitet električne energije u industrijskim mrežama sa nelinearnim opterećenjima.
- Elektroenergetski istraživački institut (EPRI), Kontrola reaktivne snage i kompenzacija u elektroenergetskim sistemima.
